Modulares Tragarmsystem für den Einsatz von HMIs in Reinraumumgebungen
Dienstag, 29. August 2023
| Redaktion
Teilen auf:

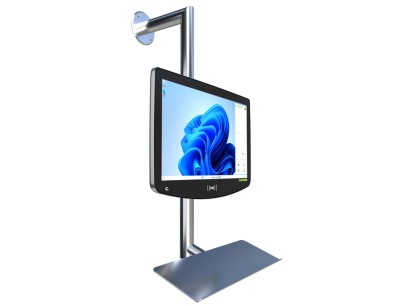

Modulares Caitron Tragarmsystem HSH
Modulares Caitron Tragarmsystem HSH, Bild: Caitron

Ab sofort ist das modulare Caitron Tragarmsystem HSH für alle Caitron HMIs der Serien CS, CR und CT verfügbar. Pharmaunternehmen profitieren von der hohen Modularität des Tragarmsystems und können so ihre HMIs bedarfsorientiert in ihren Reinraumumgebungen installieren. „Mit dem neuen Caitron Tragarmsystem HSH bieten wir Pharmaunternehmen maximale Flexibilität bei der Platzierung und Montage unserer HMIs“, so Andreas Hirt, Geschäftsführer von Caitron. „Das Tragarmsystem HSH deckt praktisch alle Einsatzszenarien, wie wir sie in Reinraumumgebungen antreffen, ab - von Wand- und Deckenmontagen bis hin zur Anbringung auf mobilen Arbeitsstationen. Dank der Modularität und Variabilität vereinfacht HSH auch die nachträgliche Integration in bereits bestehende Produktionslinien, beispielsweise bei Linienumbauten.“

Als zentrales Element des Tragarmsystems HSH dient ein Flansch, der das HMI über ein fixierbares Drehgelenk mit den unterschiedlichen Tragarmprofilen verbindet. Der Flansch kann jeweils um 90 Grad versetzt auf dem HMI montiert werden. Im Zusammenspiel mit dem Flansch ermöglichen die Tragarme in unterschiedlichen Ausführungen als L-, I- und U-Halter die einfache Installation der HMIs gemäß der räumlichen Situation vor Ort.

Hygienisches Design

Das modulare Tragarmsystem HSH wurde speziell für den Einsatz der Caitron HMIs in hygienesensiblen Bereichen und Reinräumen entwickelt. Die Kabelführung verläuft vollständig innerhalb des aus 100 Prozent Edelstahl gefertigten Tragarmsystems und bietet so keine Angriffspunkte für Schmutzanhaftungen. Die glatten Oberflächen der Tragarmkomponenten sind resistent gegen branchenübliche Reinigungsmittel, Säuren und Laugen. Alle Übergänge kommen ohne Nischen oder Senken aus, in denen sich Schmutzpartikel oder Reinigungsrückstände ansammeln könnten. Die Flanschabdeckung lässt sich für einen schnellen Zugriff auf die HMI-Anschlüsse in allen Ausführungen schnell und unkompliziert demontieren. Für IP65 steht sie als schraubenloser Bajonettverschluss, für IP69 als Variante mit Hygienicschrauben zur Verfügung.

Vielfältiges Zubehör

Der Flansch des Tragarmsystems HSH ist wahlweise auch als Variante mit wasserdichtem USB-Rundstecker oder Rohradapter für eine Tastaturhalterung verfügbar. Plattformkomponenten mit Standfüßen oder Hygienicrollen ermöglichen den mobilen Einsatz des Tragarmsystems. Zudem steht ein optionaler Haltegriff mit Rammschutz für die HMIs zur Verfügung.
